Найли Бутик | Высоковольтное устройство компенсации динамической реактивной мощности (SVG) серии NLS

2025-06-02

С развитием социальной экономики условия электросети становятся все более и более сложными, и использование нового оборудования и новых технологий серьезно влияет на качество электроэнергии: увеличивается нелинейная нагрузка энергосистемы, усугубляется гармоническое загрязнение, а работа ударных и колеблющихся нагрузок, таких как электродуговые печи, большие прокатные станы и электровозы, будет не только производить ударный реактивный ток, что приводит к низкому коэффициенту мощности оборудования, вызывая колебания напряжения, но и производит большое количество токов низких и высоких гармоник, что приводит к нагреву оборудования, увеличению потерь в линии и сокращению срока службы оборудования.

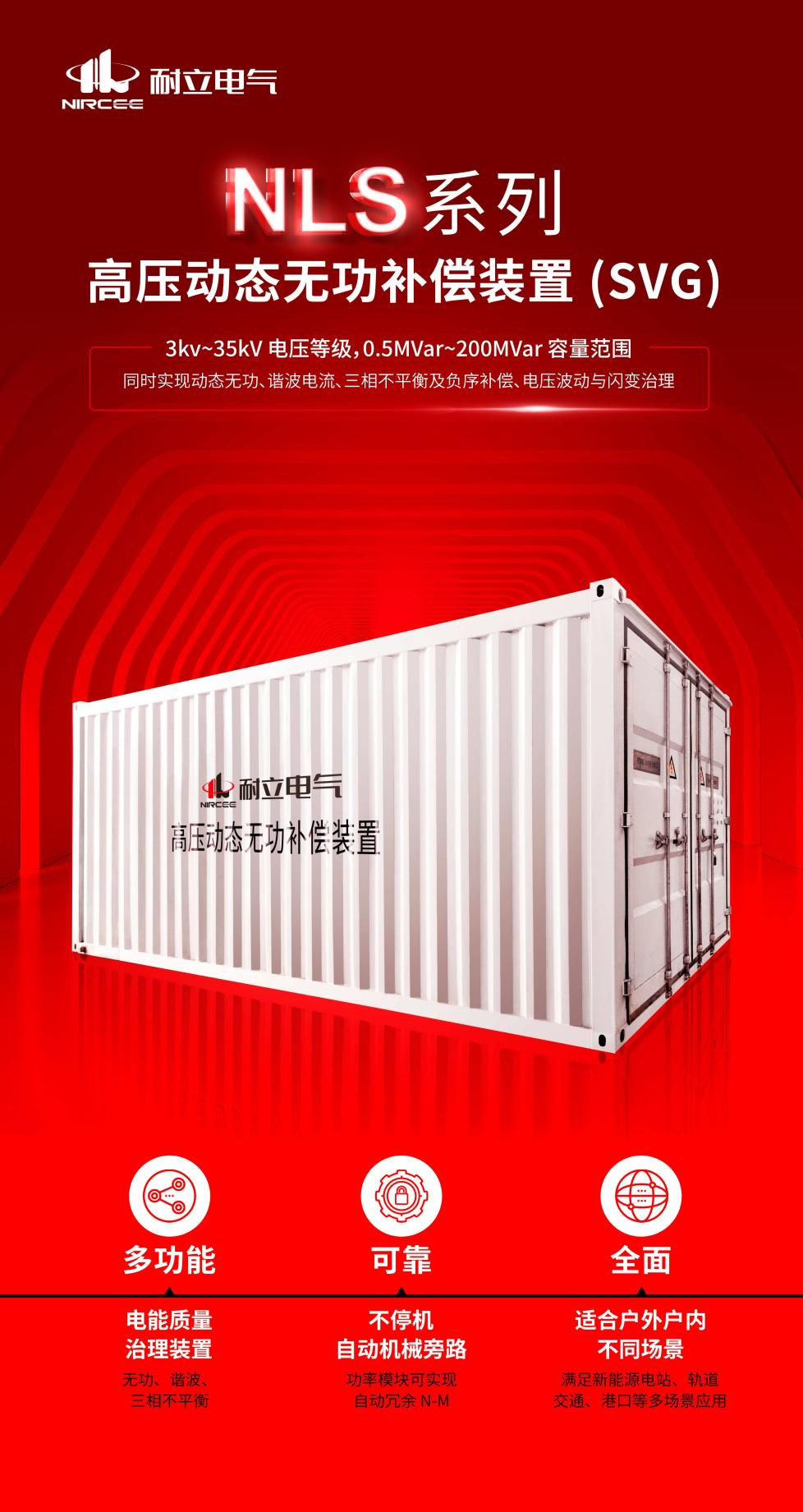

Серия высоковольтных устройств динамической компенсации реактивной мощности NLS, запущенная компанией Найли Electric, объединяет три функции: компенсацию реактивной мощности (SVG), гармоническую компенсацию (APF) и компенсацию дисбаланса (LBC) и может заставить выходной сигнал преобразователя непрерывно изменяться емкостным или индуктивным реактивным током, или гармоническим компенсационным током, путем регулировки амплитуды и фазы выходного напряжения на переменной стороне мостовой цепи, чтобы реализовать динамическую компенсацию реактивной мощности, эффективно улучшить стабильность напряжения сети, улучшить коэффициент мощности, подавить мерцание напряжения, уменьшить потери мощности. Улучшите качество электроэнергии.

1. Динамическая компенсация коэффициента мощности для снижения потерь в линии
SVG может реализовать динамическую компенсацию реактивной мощности при изменении реактивной мощности нагрузки, так что потери в линии сведены к минимуму и коэффициент использования оборудования для генерации, передачи и электроснабжения может быть полностью использован.

2. Гармоническая динамическая компенсация для улучшения качества электроэнергии
SVG использует технологию активной фильтрации, представленную технологией IGBT, которая обладает высокой скоростью отклика, высокой надежностью, динамическим отслеживанием и компенсацией основной реактивной мощности и различных гармоник, а также обладает выдающимися преимуществами фильтрации, на которую не влияют изменения параметров системы, нет опасности усиления гармоник и т. д., и является предпочтительным энергосберегающим решением для динамической компенсации реактивной мощности и контроля гармоник.

3. Увеличение пропускной способности линии
Установка SVG в средней точке междугородних линий электропередачи может не только компенсировать реактивную мощность линии в нормальных условиях, но и обеспечить своевременную и быструю регулировку реактивной мощности в случае отказа системы, гасить колебания системы, улучшать стабильность системы передачи, а также эффективно улучшать пропускную способность линии.

4. Усильте стабильность напряжения системы
Что касается центра нагрузки, то из-за большой грузоподъемности и отсутствия поддержки крупномасштабной реактивной мощности легко вызвать устойчивую аварию, такую как низкое напряжение или даже коллапс напряжения. SVG имеет функцию быстрой регулировки реактивной мощности, что позволяет эффективно поддерживать напряжение на стороне нагрузки и обеспечивать стабильность напряжения в системе электроснабжения.

5. Подавление колебаний напряжения и мерцания
Быстрые изменения нелинейных нагрузок вызывают колебания напряжения и мерцание, что может привести к снижению производительности оборудования и повлиять на производительность и качество продукции. Благодаря быстрому отклику SVG он особенно подходит для подавления колебаний напряжения и мерцания, и CRGRE также рекомендует его в качестве предпочтительного решения для подавления колебаний напряжения и мерцания, вызванных быстро меняющимися нагрузками, такими как электродуговые печи.

6. Асимметричная компенсация балансировки нагрузки
Трехфазный дисбаланс напряжения наносит большой вред электрооборудованию пользователя и оборудованию передачи и преобразования электроэнергии электросети, SVG подавляет колебания напряжения и мерцание на стороне нагрузки, компенсирует дисбаланс нагрузки, улучшает коэффициент мощности и улучшает качество электроэнергии. Особенности применения SVG на ветроэнергетических и фотоэлектрических станциях

1. Повышение энергоэффективности ветроэнергетических и фотоэлектрических электростанций
При работе ветроэнергетических и фотоэлектрических электростанций, из-за влияния таких факторов, как интенсивность света, погодные условия и изменения силовой нагрузки, коэффициент мощности электростанции будет снижаться, так что КПД электростанции будет снижаться. При добавлении SVG разность фаз между током и напряжением может быть отрегулирована и компенсирована во времени, чтобы улучшить коэффициент мощности ветровых и фотоэлектрических электростанций и повысить энергоэффективность.

2. Повышение стабильности ветроэнергетических и фотоэлектрических станций
На крупномасштабных ветровых и фотоэлектрических электростанциях, подключенных к сети, возникают проблемы резких колебаний энергетической нагрузки и резких изменений тока, которые создают проблему для стабильности энергосистемы. SVG может регулировать и компенсировать реактивную мощность в соответствии с потребностями электросети, эффективно контролировать колебания электросети, улучшать стабильность электросети и обеспечивать нормальную работу ветряных и фотоэлектрических электростанций.

1. Технология является зрелой и ведущей
• Разработан в сотрудничестве с командой по силовой электронике ключевых отечественных научных институтов
• Основная технология высоковольтной и мощной силовой электроники является зрелой и стабильной
• Технические показатели продуктов SVG являются ведущими на международном уровне

2. Идеальная функциональность
• Он объединяет три функции: компенсацию реактивной мощности (SVG), компенсацию гармоник (APF) и компенсацию дисбаланса (LBC).
• Управление сквозным движением высокого и низкого напряжения, субсинхронное управление подавлением демпфирования

3. Высокая надежность
• Во время работы оборудования, если модуль выходит из строя, оборудование может работать в режиме нон-стоп и силовой модуль N-M автоматически резервируется
• Алгоритм управления ядром: мгновенная реактивная мощность + мгновенный ток + оптимизированная векторная ШИМ с фазовым сдвигом

4. Полная серия продуктов
• Серия NLS охватывает продукты SVG 6 кВ, 10 кВ, 35 кВ и другие цепные продукты SVG
• В соответствии с потребностями и производительностью пользователя можно выбрать воздушное, водяное охлаждение и другие методы охлаждения, а также гибкую компоновку для адаптации к различным сценариям применения

5. Надежное качество и контролируемая стоимость
• Полный контроль качества и процесс поставки материалов, качество продукции может быть гарантировано
