Описание продукта Вакуумный выключатель высокого напряжения NIR-ZN85-40.5 для внутреннего применения – это вакуумный выключатель нового поколения с напряжением 40,5 кВ, разработанный компанией Hangzhou Naili Electric Co., Ltd. Изделие соответствует стандартам GB/T 1984-2024, GB/T 11022 и...

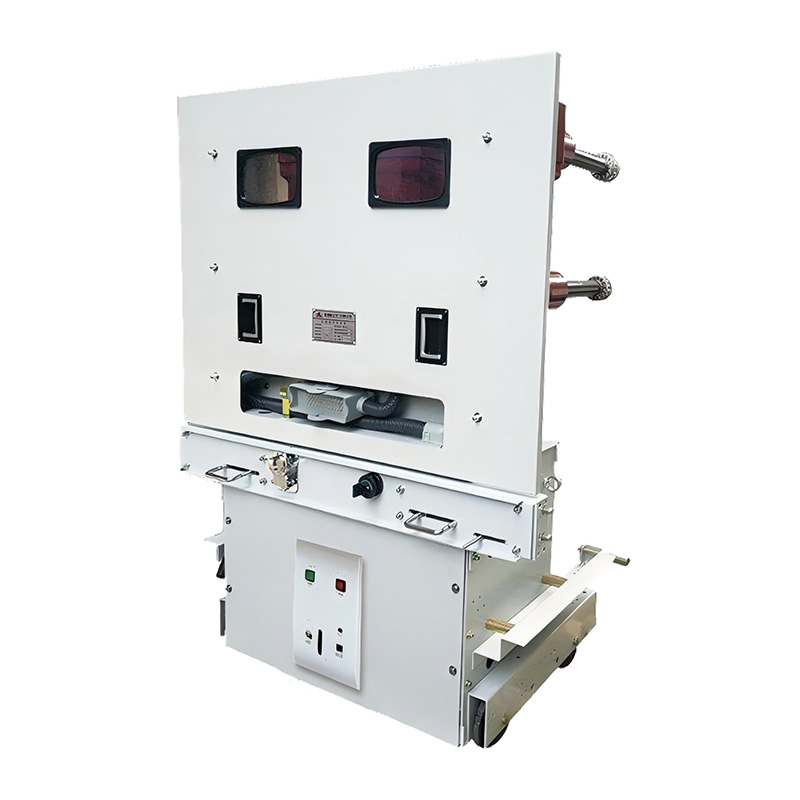

Вакуумный выключатель высокого напряжения NIR-ZN85-40.5 для внутреннего применения — это вакуумный выключатель нового поколения с напряжением 40,5 кВ, разработанный компанией Hangzhou Naili Electric Co., Ltd. Изделие соответствует стандартам GB/T 1984-2024, GB/T 11022 и IEC62271-100, а его комплексные характеристики находятся на передовом уровне в Китае. Этот продукт подходит для трехфазных систем переменного тока 50 Гц и может использоваться с распределительными устройствами KYN61-40.5 и другими ручными распределительными устройствами. Он широко применяется в инфраструктурных проектах, таких как электростанции, электросети, металлургические и нефтехимические предприятия, аэропорты, здания и метрополитены, для контроля и защиты кабелей, воздушных линий, трансформаторов, двигателей, генераторов и конденсаторных батарей.

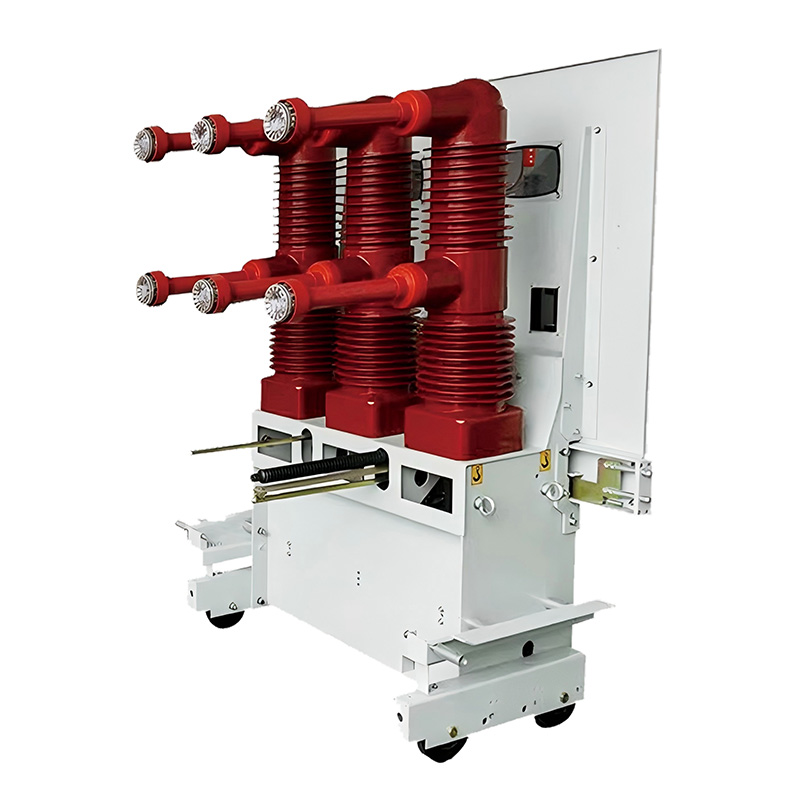

Он отличается интегрированной конструкцией с компактной и рациональной компоновкой. Автоматический выключатель имеет интегрированную компоновку, в которой пружинный механизм управления и основная проводящая цепь расположены вертикально и в едином корпусе, что обеспечивает компактную конструкцию и рациональное размещение. Основная проводящая цепь установлена в изоляционном цилиндре из эпоксидной смолы, изготовленном по технологии APG, который служит как опорой для установки, так и изоляцией между фазами и между фазой и землей. Изделие предлагается в двух вариантах полюсной конструкции: изолированная цилиндрическая и герметичная. Герметичная конструкция полюса имеет двойное уплотнение, обеспечивающее равномерное распределение электрического поля и полностью предотвращающее ослабление соединительных болтов из-за вибрации при работе, что обеспечивает необслуживаемую работу основной проводящей цепи. Переносная тележка имеет напольную конструкцию, позволяющую проводить техническое обслуживание на месте без использования транспортной тележки. Она отличается высокой взаимозаменяемостью и широкой адаптивностью, с межфазным расстоянием всего 300 мм.
Высоконадежный интегрированный пружинный механизм управления. Этот новый плоский пружинный механизм управления сочетает в себе функции ручного и электрического накопления энергии и расположен в нижней передней части дугогасительной камеры. Основная приводная конструкция заимствована из проверенного механизма управления серии VBI 12 кВ, подтвержденного десятками тысяч экземпляров, демонстрирующих стабильную и надежную работу. Кривая выходной мощности механизма точно соответствует требованиям к открыванию и закрыванию дугогасительной камеры, что сокращает количество промежуточных звеньев передачи, снижает энергопотребление и уровень шума. Он имеет механический ресурс 10 000 циклов (класс M2) и номинальную отключающую способность по току короткого замыкания 20 циклов (класс E2), обеспечивая длительный срок службы и низкие затраты на техническое обслуживание.
Отличные изоляционные и отключающие характеристики. Номинальное напряжение 40,5 кВ, номинальное кратковременное выдерживаемое напряжение промышленной частоты 95 кВ, выдерживаемое импульсным напряжением молнии 185 кВ. Номинальный ток варьируется от 630 А до 2500 А, номинальный ток отключения при коротком замыкании выбирается на уровне 20 кА/25 кА/31,5 кА, номинальный кратковременный выдерживаемый ток и пиковый выдерживаемый ток достигают 31,5 кА и 80 кА соответственно. Номинальная последовательность срабатывания: разомкнутый – 0,3 с – замкнутый – разомкнутый – 180 с – замкнутый – разомкнутый, что соответствует требованиям автоматического повторного включения. Вакуумный выключатель использует технологию гашения дуги продольным магнитным полем, поддерживая дугу в диффузном, равномерном режиме горения. Диэлектрическая прочность быстро восстанавливается после того, как ток пересекает нулевое значение, что обеспечивает высокую отключающую способность и низкий ток отключения.
Комплексные функции блокировки и защиты от неправильного управления. Автоматический выключатель оснащен комплексными механическими и электрическими блокировочными устройствами, обеспечивающими надежную блокировку по принципу «пяти уровней защиты»: его нельзя повторно замкнуть после завершения операции замыкания без размыкания; его нельзя повторно замкнуть, если сигнал замыкания не был отпущен; Устройство не может быть закрыто во время перемещения тележки из испытательного положения в рабочее; его нельзя переместить вперед или выдвинуть после закрытия тележки; и его нельзя переместить вперед, когда замыкается заземляющий выключатель. Изделие также обладает функцией защиты от перегрузки, эффективно предотвращая многократные включения и выключения автоматического выключателя при непрерывном наличии команд включения и выключения, что обеспечивает всестороннюю безопасность операторов и оборудования.
Гибкая конфигурация для удовлетворения разнообразных потребностей. Изделие предлагает как стационарный, так и тележечный способы установки, с возможностью выбора управляющего напряжения переменного/постоянного тока 110 В или 220 В. Его можно гибко конфигурировать с защитой от перегрузки, электрической блокировкой, блокировкой заземления и схемами отключения при пониженном напряжении/перегрузке по току, чтобы полностью удовлетворить индивидуальные потребности различных пользователей.
